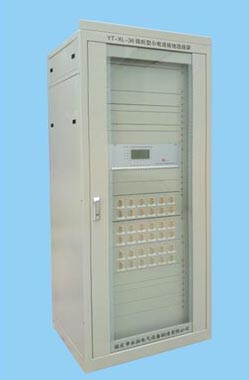

YT-XL系列微機型小電流接地選線裝置-保定市永拓電氣設備制造有限公司

產品介紹

》技術特點

●CPU采用MSP430F1611單片機，數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，雙“看門狗”（Watchdog）電路，抗干擾、自檢及自恢復能力強；

●采用128×64圖形液晶顯示器（LCD），中文菜單提示，顯示信息豐富、直觀；

●微型打印機能及時打印輸出接地信息；

●智能化軟件技術、原理先進、選線準確；

●通過菜單提示和面板按鍵整定，調試和維護簡單、方便；

●實時顯示系統時鐘和母線電壓的有效值；

●可記憶瞬時接地，區分母線和出線接地；

●記憶、顯示及打印的接地信息包括接地發生的時間、接地母線或接地線路；

●接地給出告警信號，能及時通知運行人員；

●有記憶功能，可存儲5次最近發生的故障信息，掉電后信息不丟失；

●可配置接地保護自動跳閘；

●可配置通信接口（RS232或RS485）。

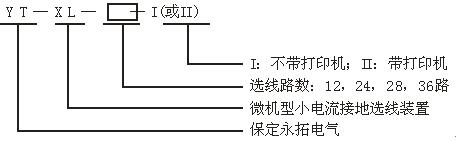

》產品型號定義

舉例：YT-XL-28-II則為保定市永拓電氣設備制造有限公司生產的28路選線、帶打印機功能的微機型小電流接地選線裝置。

》使用環境

●戶內使用，并且室內通風良好；

●運行環境溫度：-20℃-50℃；

●儲存環境溫度：-25℃-70℃；

●濕度：最大濕度90%，表面無凝露；

●防護等級：IEC529-P53；

●海拔：<2000M；

●大氣壓力: 80～110Kpa；

●周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

》技術參數

●工作電源：DC/AC220V；

●功耗：

●電源回路：DC220V≤30W或者AC220V≤30VA；

●交流電壓回路：≤1VA；

●交流額定電壓：100V；

●接點容量（信號出口、常開觸點）：1A，DC220V（吸合）；

●通訊：接口RS232/RS485，波特率2400~9600bps；

●母線段數：4段；

●出線數：12路、28路、44路；

●抗干擾性能

●裝置能承受GB/T14598.14規定的嚴酷等級為Ⅲ級的靜電放電試驗；

●裝置能承受GB/T14598.9 規定的嚴酷等級為Ⅲ級的幅射電磁場干擾試驗；

●裝置能承受GB/T14598.10規定的嚴酷等級為Ⅲ級的快速瞬變干擾試驗；

●裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模為2.5kV，差模為1kV）脈沖群干擾試驗；

●絕緣性能

●絕緣耐壓標準滿足GB/T14598.3規定；

●機械性能

●工作條件：通過GB/T11287 規定的Ⅰ級振動響應檢驗，及GB/T14537規定的I級沖擊響應檢驗；

●運輸條件：通過GB/T11287 規定的Ⅰ級振動耐久檢驗，及GB/T14537規定的I級沖擊耐久和碰撞檢驗。

》訂貨須知

●裝置型號、名稱及訂貨數量；

●工作電源的電壓額定值；

●特殊的功能要求及特殊要求的備品備件。
