一、產品概述
在中性點非有效接地的3～35kV電網中，除雷電過電壓外，由單相間歇電弧接地及諧振引起的過電壓最為頻繁，且有較高的幅值和較長的持續時間，對電氣設備的內絕緣造成積累性損傷。
目前，限制弧光接地過電壓的主要措施仍是將電網中性點經消弧線圈接地。但消弧線圈并不能限制間歇性電弧接地過電壓，甚至因消弧線圈的存在，電弧重燃可能在恢復電壓最大時刻才發生，使弧光接地過電壓更高。消弧線圈不能補償接地電流中的高頻分量和有功分量，高頻性的間歇電弧接地故障不能消除。實際運行經驗也證明，在中性點經消弧線圈接地的3～35kV電網中，由弧光接地和諧振引發的事故時有發生。
本公司的專利產品——《YT-YZG配電聚優柜》就是為了迅速消除電力系統中弧光接地及諧振給電氣設備帶來的危害而研制的最新專利技術產品。
二、使用條件
1.電源電壓： 220V±10％ AC/DC
2.環境溫度：-30℃～-60℃ ；同時該月平均溫度≤＋25℃。
3. 安裝地海拔高度：3000m 及以下（特殊要求需要定做）
4.大氣條件：安裝地月平均最大相對濕度≤90％，日平均相對濕度≤95％。
5.污染等級：無嚴重影響裝置絕緣性能的腐蝕性或爆炸性介質。

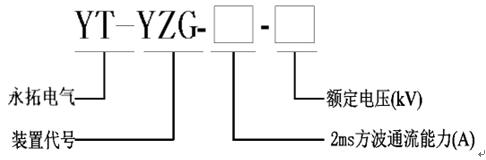

三、型號定義
四、用途及特點
1.裝置的用途：
YT-YZG配電聚優柜適用于3～35kV中壓電力系統，該產品廣泛適用于3～35kV中性點不接地、中性點經消弧線圈接地或中性點經高阻接地的電力系統，能對上述系統中的各類過電壓加以限制，并且能夠準確選出系統的接地故障線路，有效地提高了上述系統的運行安全性及供電可靠性。
2.裝置的特點：
◇能將各類過電壓限制到較低的水平，使因過電壓引起的絕緣事故大為減少。
◇其消弧和限制過電壓的機理與電網電容電流的大小無關，因而其保護性能不受電網運行方式的改變和電網擴大的影響。
◇原來按設計規范要求應安裝消弧線圈的系統可以不再安裝；而且其限制弧光接地過電壓的功能比裝設消弧線圈更好、更完善。
◇使這類電網中金屬氧化鋅避雷器(MOA)發生爆炸的幾率大為減少。
◇系統無需再配置專用的消諧裝置，而其效果更好。
◇整個裝置與PT組成一臺高壓開關柜，結構簡單，體積小，安裝調試方便，適用范圍廣。
四、裝置的額定參數
1.額定頻率：50Hz
2.額定電壓：3kV、6kV、10kV、35kV
3. 額定2ms方波電流：2000A-3200A
4.額定短路開斷電流：50kA
五、工作原理簡介
微機控制器WK根據電壓互感器傳過來的電壓信號對系統運行狀況進行監測：
YT-YZG配電聚優柜原理圖
1.當系統發生PT單相斷線(高壓熔絲熔斷)時，裝置不動作，微機綜合控制器顯示斷線相別信號，輸出報警信號。
2.當系統發生金屬性接地時，裝置不動作，微機綜合控制器顯示出接地屬性和相別，輸出報警信號。
3.當系統發生間隙性弧光接地過電壓、諧振過電壓、操作過電壓等過壓故障時,柜內的過電壓吸收器動作，瞬間限制系統的過電壓。
4.當系統發生諧振故障時，微機綜合控制器及智能開關動作，瞬間消除系統諧振故障。
5.裝置控制器具有內部失電報警，即輸出繼電器接點信號。
六、訂貨須知
1.柜體型號、柜體顏色；
2.提供并柜圖紙；
3.是否帶選線功能；
4.額定電壓、額定方波電流；
5.如含其他保護裝置由訂貨方提供；
6.如有其他特殊要求請說明。
