產品介紹

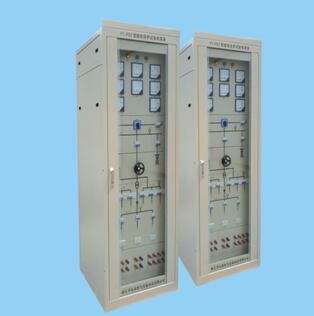

》產品概述

YT-PGY系列繼電保護試驗電源屏是我公司依據能源部《發電廠、變電站工程繼電保護試驗儀器儀表配置定額》、《繼電保護檢驗條例》和電力工業部頒發《電力系統繼電保護及安全自動化裝置反事故措施要點》的有關規定開發的產品。該產品適用于變電站、發電廠的繼電保護試驗，為其提供可靠、穩定的交直流試驗電源。

》性能特點

●交直流電源隔離變壓器接線方式為Dy11，并在初級與次級之間加裝屏蔽層，有效的抑制了三次諧波；

●交流輸出回路采用漏電保護開關，保證操作人員的安全；

●直流部分采用三相橋式全控整流，自動穩壓和限流；

●輸入輸出回路有指示燈、電壓表、電流表監視。

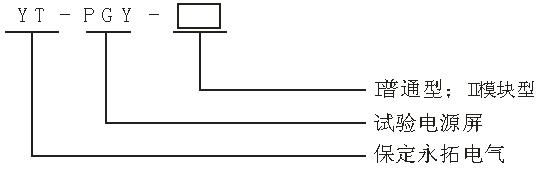

》產品型號定義

舉例：YT-PGY-II則為保定市永拓電氣設備制造有限公司生產的模塊型試驗電源屏。

》技術參數

◆YT-PGY-I 型技術參數：

●工作電源：

●三相四線380V，50Hz，兩路輸入互為備用。

●額定輸出：

交流部分：

●額定輸出電壓：380V/220V 50Hz三相四線，三路輸出；

100V/57.7V 50Hz三相四線，三路輸出；

●三相輸入平衡時，輸出不平衡度＜1%；

●三次諧波分量＜3%；

●交流變壓器容量15kVA，在小時負載率為50%狀態下間斷工作，最大輸出電流為3×22A；

●屏面設6個單相插座，1個三相插座。

直流部分：

●直流電壓0~250V連續可調，三路輸出；

●紋波系數K＜ 1.5%；

●整流變壓器容量5kVA，在小時負載率為50%狀態下間斷工作，最大輸出直流電流20A。

◆YT-PGY-II 型技術參數：

●工作電源：

●三相四線380V，50Hz，兩路輸入互為備用；

●額定輸出：

交流部分：

●額定輸出電壓：380V/220V 50Hz三相四線，三路輸出；

100V/57.7V 50Hz三相四線，三路輸出；

●三相輸入平衡時，輸出不平衡度＜1%；

●三次諧波分量＜3%；

●交流變壓器容量15kVA，在小時負載率為50%狀態下間斷工作，最大輸出電流為3×22A；

●屏面設6個單相插座，1個三相插座；

直流部分：

●直流電壓0~250V連續可調，三路輸出；

●紋波系數0.01~ 0.1%；

●模塊容量5kVA，在小時負載率為50%狀態下間斷工作，最大輸出直流電流20A。

》訂貨須知

●屏體尺寸；

●注明屏體型號I型或II型；

●注明屏體顏色。
